سازه ال اس اف (Light Steel Frame) چیست
سازه ال اس اف LSF به معنی چارچوب سبک فولادی است که در ساخت ساختمانهای مسکونی، تجاری و صنعتی مورد استفاده قرار میگیرد. این سیستم ساخت و ساز به دلیل ویژگیهای منحصر به فردش مانند وزن سبک، سرعت اجرا، مقاومت بالا و سازگاری با محیط زیست شهرت یافته است. در این سازه، قاب اصلی ساختمان از پروفیلهای فولادی نورد سرد تشکیل شده که به صورت پیشساخته تولید و در محل نصب میشوند.
تاریخچه و توسعه سازه ال اس اف
ایده استفاده از فولاد در ساختمان به اوایل قرن بیستم بازمیگردد، اما تکنولوژی نورد سرد و استفاده گسترده از پروفیلهای سبک فولادی به عنوان یک سیستم مستقل و متداول در ساختمانسازی، در اواخر قرن بیستم و اوایل قرن بیست و یکم شکل گرفت. پیشرفتهای فناوری در حوزه تولید فولاد گالوانیزه و نرمافزارهای مهندسی موجب شد تا این سیستم جایگاه ویژهای در صنعت ساخت و ساز پیدا کند.
ویژگیهای سازه ال اس اف
– وزن سبک
به دلیل استفاده از فولاد نورد سرد با ضخامت پایین، وزن کلی سازه به شدت کاهش مییابد که باعث کاهش بار مرده ساختمان میشود.
– استحکام بالا
فولاد گالوانیزه به کار رفته در پروفیلها مقاومت بالایی در برابر کشش، ضربه و خمش دارد.
– سرعت اجرای بالا
قطعات به صورت پیشساخت تولید شده و صرفاً در محل پروژه نصب میشوند که زمان ساخت را به شدت کوتاه میکند.
– دوام و مقاومت در برابر خوردگی
گالوانیزه بودن پروفیلها باعث مقاومت بالا در برابر رطوبت و زنگ زدگی میشود.
– انعطافپذیری در طراحی
امکان ساخت انواع پلانها و طراحیهای معماری مختلف با تغییر ساده در نقشههای اجرایی وجود دارد.
– دوستدار محیط زیست
مصرف کمتر انرژی و مواد خام در تولید و بازیافت آسان فولاد، از مزایای زیستمحیطی این سیستم است.
اجزای اصلی سازه ال اس اف
1. پروفیلهای فولادی
– شامل پروفیلهای C و U که عمدتاً در دیوارهای جانبی و سقف استفاده میشوند.
– ضخامتها معمولاً بین 1.2 تا 3 میلیمتر هستند.
2. صفحههای پوششی
– پانلهای گچبرگ، تخته سیمانی، پانلهای پوشش فلزی یا کامپوزیت که برای پوشش نهایی دیوارهها استفاده میشوند.
3. عایقها
– عایقهای حرارتی و صوتی در میان قابها قرار میگیرند مثل پشم سنگ، پشم شیشه، پلی استایرن.
4. اتصالات
– پیچ و مهرهها، میخهای مخصوص، پرچها و بستهایی که به اتصال قطعات به یکدیگر کمک میکنند.
5. تأسیسات
– شبکههای لولهکشی برق، آب و سیستمهای تهویه که در فضای داخل قاب قرار میگیرند.
فرآیند تولید سازه ال اس اف
فرآیند تولید سازه ال اس اف بهصورت دقیق و مرحله به مرحله، شامل مجموعهای از عملیات مهندسی و صنعتی است که کیفیت و دوام سازه را تضمین میکند. در ادامه هر مرحله را به تفصیل بررسی میکنیم:
طراحی مهندسی
در اولین مرحله، تیم مهندسی با جمعآوری اطلاعات دقیق از محل پروژه مانند نوع زمین، بارهای وارده (بار مرده، بار زنده، باد، زلزله) و شرایط اقلیمی منطقه، به طراحی سازه میپردازد. این طراحی شامل تعیین ابعاد، ضخامت پروفیلها، آرایش قابها و جزئیات اتصالات است. طرح معمولا به صورت سهبعدی توسط نرمافزارهای تخصصی مانند AutoCAD، Revit یا Tekla انجام شده تا دقت بالا، هماهنگی بین اجزای سازه و کنترل بارگذاری به بهترین شکل تحقق یابد.
برش ورقهای گالوانیزه
پس از طراحی، ورقهای فولادی گالوانیزه که معمولا دارای ضخامتهای مختلف (بین 1.2 تا 3 میلیمتر) هستند، به ابعاد و اشکال مشخص برش میخورند. این برشها با دستگاههای CNC یا برش لیزری انجام میشود تا علاوه بر دقت ابعادی، کیفیت لبهها برای جلوگیری از خوردگی و افزایش استحکام حفظ شود.
ادامه
نورد سرد پروفیلها
ورقهای برش خورده وارد مرحله نورد سرد میشوند. در این فرآیند، ورقها تحت فشار غلطکهای متوالی و در دمای محیط به شکل پروفیلهای C و U فرم داده میشوند. نورد سرد باعث ایجاد پروفیلهایی با ابعاد دقیق، مقاومت بالا در برابر خمش و کشش و حداقل تغییرات ساختاری در فولاد میگردد. این مرحله بسیار حساس است زیرا کیفیت قطعات ساختاری به دقت و یکنواختی پروفیلها وابسته است.
پانچ و سوراخکاری
برای نصب اتصالات سازه ال اس اف، عبور تاسیسات مکانیکی و الکتریکی، و ایجاد نقاط اتصال قطعات، روی پروفیلها سوراخهایی با ابعاد و موقعیتهای دقیق ایجاد میشود. این عملیات با دستگاههای پانچ CNC انجام میشود و دقت در آن نقش اساسی در سهولت نصب و دوام سازه دارد. همچنین سوراخها به گونهای طراحی میشوند که مانع از کاهش مقاومت پروفیل نگردد.
بستهبندی و حملونقل
پس از تولید و بررسی کیفی، قطعات پروفیل به صورت منظم و مرتب بستهبندی میشوند تا از آسیبهای ناشی از ضربه، رطوبت یا زنگزدگی حین حمل جلوگیری شود. بستهبندی معمولا بر اساس نوع و مکان نصب قطعات سازماندهی شده و برای انتقال ایمن به سایت پروژه آماده میشوند.
مراحل نصب سازه ال اس اف
آمادهسازی محل پروژه
در این مرحله، عملیات آمادهسازی شامل خاکبرداری، پیسازی (فونداسیون) و تسطیح بستر انجام میشود. پیسازی مناسب مخصوصاً به دلیل کاهش بار سازهای سبک بسیار مهم است و باید طبق نقشههای مهندسی اجرا شود تا سازه به شکل صحیح استقرار یابد.
مونتاژ قابها
پروفیلها میتوانند در کارخانه یا در محل پروژه به هم متصل و مونتاژ شوند. مونتاژ اولیه به صورت افقی روی زمین انجام میشود که دقت بالا و سرعت نصب را افزایش میدهد. سپس قابهای مونتاژ شده به صورت عمودی و توسط جرثقیل یا تجهیزات مکانیکی به محل نصب منتقل میشوند.
نصب اسکلت
قابهای مونتاژ شده با استفاده از پیچ و مهرههای مخصوص روی فنداسیون نصب میشوند. این پیچها معمولا از جنس فولاد ضدزنگ یا گالوانیزه بوده و با دقت بسیار بالا اجرا میشوند تا ثبات سازه تضمین شود. در این مرحله کنترل توازی، تراز بودن و عمودی بودن قابها اهمیت ویژهای دارد.

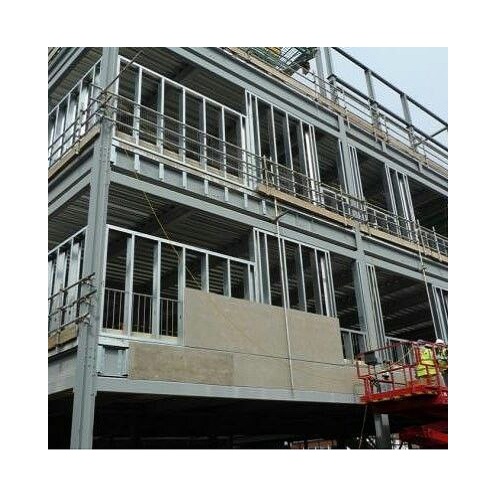

نصب پانلها و عایقها
پس از نصب اسکلت، صفحات پوششی مانند گچبرگ، تخته سیمانی یا پانلهای کامپوزیت روی قابها نصب میشوند. همزمان با این عملیات، عایقهای حرارتی و صوتی مانند پشم سنگ یا پلی استایرن بین قابها قرار داده میشود تا علاوه بر محافظت سازه، شرایط آسایش حرارتی و صوتی در ساختمان ایجاد شود.
راهاندازی تأسیسات
با تکمیل پوشش اولیه، شبکهگذاری تأسیسات الکتریکی، لولهکشی آب، سیستمهای تهویه و گرمایش در داخل قابها انجام میشود. به دلیل فضای خالی بین قابها، اجرای این تأسیسات نسبت به سازههای سنتی آسانتر و منظمتر است و دسترسی برای تعمیر و نگهداری بهتر فراهم میگردد.
پوشش نهایی و تکمیل
در نهایت عملیات تکمیلی شامل رنگآمیزی، نصب کفپوش، درب و پنجره و سایر نماها انجام میشود. این مرحله ظاهر نهایی ساختمان را شکل میدهد و با رعایت استانداردهای مربوط به عایقبندی و درزگیری، از هدررفت انرژی جلوگیری میکند.
مزایای سازه ال اس اف نسبت به سایر سیستمها
– کاهش بار مرده ساختمان
– عمر مفید طولانی
– مقاوم در برابر زلزله و باد شدید
– اجرای سریع و کاهش هزینههای نیروی کار
– امکان بازسازی و تغییرات آتی بدون تخریب گسترده
– سازگاری با محیط زیست و بازیافت آسان
– دقت بالا و کاهش خطاهای ساخت به دلیل پیشساختگی
کاربردهای سازه ال اس اف
– ساختمانهای مسکونی ویلایی و آپارتمانی
– مدارس و مراکز آموزشی
– ساختمانهای تجاری مثل فروشگاهها و دفاتر
– سازههای صنعتی سبک و انبارها
– سازههای موقت و سریعالساز مثل کلینیکها و کمپها
چالشها و محدودیتها
– نیاز به دقت بالای هندسی در طراحی اولیه
– حساسیت به رطوبت در صورت عدم اجرای صحیح عایقبندی
– محدودیت در ساخت سازههای بسیار بلند بدون استفاده از تکنیکهای تقویتی
– نیاز به نیروی متخصص برای نصب قطعات
– هزینه اولیه بالاتر نسبت به سازههای سنتی در برخی موارد
هزینه اجرای سازه ال اس اف
هزینه اجرای سازه ال اس اف تحت تأثیر عوامل متعددی قرار دارد. که در مجموع تعیینکننده مبلغ نهایی پروژه هستند. این عوامل شامل نوع طراحی، کیفیت مصالح، ابعاد سازه، میزان پیشساختگی قطعات و شرایط محل اجرا میشوند.
اولین بخش هزینه مربوط به طراحی مهندسی است. طراحی دقیق و بهینه میتواند به کاهش مصرف مصالح و تسهیل نصب منجر شود اما نیازمند نیروی متخصص و نرمافزارهای پیشرفته است. که هزینهای اولیه به پروژه اضافه میکند.
مصالح اصلی سازه ال اس اف فولادی گالوانیزه است. که قیمت آن تابع بازار فولاد بوده و نوسانات قیمت در کشورهای مختلف میتواند تفاوت زیادی در هزینهها ایجاد کند. استفاده از ورقهای با ضخامت بیشتر یا با کیفیت بالاتر طبیعتاً هزینه را افزایش میدهد.
فرآیند تولید و پیشساخت پروفیلها، پانچ و سوراخکاری نیز هزینههای قابل توجهی دارد که ناشی از استفاده از ماشینآلات CNC و نیروی انسانی متخصص است. هرچقدر میزان پیشساختگی قطعات بیشتر باشد، سرعت اجرا بالاتر و هزینه نصب کاهش مییابد، اما هزینه اولیه تولید افزایش مییابد.
هزینه حمل و نقل و بستهبندی نیز با توجه به فاصله تا محل پروژه و شرایط حمل متفاوت است. و باید در برآورد کلی لحاظ شود.
در بخش نصب، هزینهها شامل آمادهسازی زمین، فونداسیون، نیروهای انسانی، تجهیزات نصب و زمان اجرای پروژه است. اجرای سریع و منظم با استفاده از روشهای مدرن میتواند زمان و هزینه نیروی کار را کاهش دهد. ولی تجهیزات تخصصی و نیروی ماهر نیازمند پرداخت هزینه بالاتری هستند.
در نهایت باید توجه داشت که هزینه سازه ال اس اف نسبت به سازههای سنتی مثل اجرای بتن یا اسکلت فلزی سنگین معمولاً کمتر و مقرونبهصرفهتر است. بهخصوص در پروژههای کوچک و متوسط که نصب سریع و سبکسازی سازه ارزش بیشتری پیدا میکند. با این حال. نوسان قیمت مواد اولیه و تجهیزات میتواند تأثیر چشمگیری بر برآورد نهایی بگذارد.
آینده سازه ال اس اف
با رشد فناوری و افزایش نیاز به ساخت و سازهای سریع، مقاوم و سبک، سازه ال اس اف جایگاه مهمتری در صنعت ساختمان پیدا خواهد کرد. توسعه مواد عایقی بهتر، استفاده از سیستمهای هوشمند در نصب و طراحی و افزایش بهرهوری انرژی در ساختمانهای LSF از چشماندازهای مهم این فناوری است.
