مقدمه: اهمیت سقف در معماری و چشمانداز شهری
سقف شیبدار دو شیب، سقف یکی از اجزای بنیادین بنا است که نه تنها از نظر فنی و عملکردی، بلکه از دید زیباییشناسی و هویتبخشی به بنا جایگاه ویژهای دارد. در این میان، سقف شیبدار و به طور خاص سقف شیبدار دو شیب، جایگاهی ممتاز در معماری ایران و جهان یافته است. انتخاب و اجرای سقف شیبدار مناسب، تاثیری مستقیم بر دوام ساختمان، مقاومت آن در برابر عوامل محیطی و همچنین ارزش افزودهی سازه دارد.
معرفی سقف شیبدار دو شیب
– تعریف و ویژگیهای اولیه

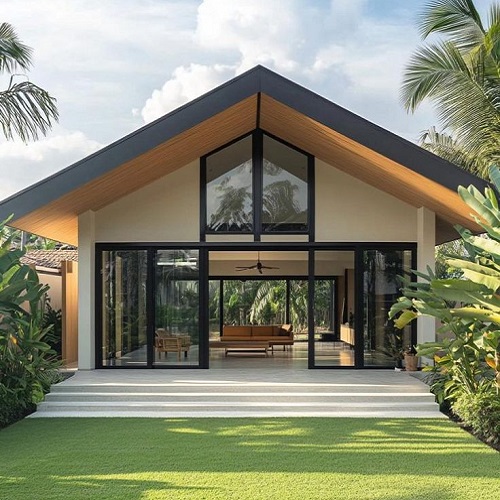

سقف شیبدار دو شیب یکی از رایجترین انواع سقف شیبدار است که با دو سطح شیبدار موازی و متقارن، در دو سوی سازه اجرا میشود. بخش فوقانی این سقف با یک خط “قله” یا تاج به هم متصل میشود. این طراحی اجازه میدهد برف، باران و دیگر عوامل جوی به راحتی از سطح سقف به سمت ناودانها یا زمین هدایت شود.
– تاریخچه سقف شیبدار در معماری سنتی و مدرن
سقف شیبدار از نخستین نمونههای معماری بومساخت است که در مناطق با بارش زیاد به وجود آمد. مدل دو شیب که به “gable roof” نیز شناخته میشود، از دوران باستان تا معماری معاصر در خانهها، کلیساها، ویلاها و حتی انبارها استفاده شده است.
مزایا و معایب سقف شیبدار دو شیب
مزایا:
1. تخلیه مؤثر آب باران و برف: نسبت به انواع سقف تخت، اجرای سقف شیبدار باعث هدایت سریع رطوبت و جلوگیری از نشتی و پوسیدگی سازه میشود.
2. سازگاری با باد: طراحی آیرودینامیک سقف شیبدار باعث کاهش فشار باد وکاهش خطر نشست یا خرابی میگردد.
3. امکان تهویه بهتر: شیب سقف امکان ایجاد فضای زیرسقفی (اتاقک شیروانی یا attic) را فراهم میکند که در تهویه و عایقبندی نقش کلیدی دارد.
4. تنوع ظاهری: ظاهر نمادین، قابلیت اجرا با انواع پوششهای سقف شیروانی همچون سفال، شینگل، آردواز و ورقهای فلزی.
معایب:
1. افزایش هزینههای ساخت: اجرای سقف شیبدار معمولا نسبت به سقف تخت گرانتر است.
2. لزوم طراحی مهندسی دقیق: در مناطق بادخیز شیب و اتصالها باید با دقت طراحی شوند.
3. نگهداری: با وجود افزایش استحکام، سطوح شیبدار نیاز به بازرسی و تعمیر دورهای دارند.
اجزای مختلف سقف شیبدار دو شیب
– خرپا/اسکلتبندی
خرپاها اعضای اصلی باربر سقف هستند که معمولاً از چوب، فلز یا کامپوزیت ساخته میشوند. اجرای سقف شیبدار وابسته به مهندسی دقیق خرپا است تا بار سقف و پوشش به دیوارها منتقل شود.
– پوشش سقف شیروانی
این پوشش میتواند از مصالح سنتی مانند سفال یا سنگ، یا متریال مدرن چون ورقهای گالوانیزه، آردواز، بیتومن، کامپوزیت و حتی شینگل باشد. نوع پوشش بسته به آبوهوا، عملکرد مورد انتظار و هزینه منتخب میشود.
– عایقبندی
در اجرای سقف شیبدار، عایقهای حرارتی و رطوبتی بین لایههای مختلف سقف نصب میشوند تا مصرف انرژی به حداقل برسد و از نفوذ رطوبت جلوگیری شود.
– آبرو و ناودان
وجود آبروهای کارآمد برای هدایت آب باران و ذوب برف از فراز سقف شیبدار اجتنابناپذیر است؛ در غیر این صورت جمع شدن آب و یخ میتواند به سقف و دیوارها آسیب برساند.
مراحل اجرای سقف شیبدار
– مطالعات اولیه و طراحی معماری
پیش از اجرای سقف شیبدار، نقشههای دقیق معماری و سازهای با درنظر گرفتن بارهای مرده و زنده، زاویه شیب، شرایط آب و هوایی و بار باد و برف تهیه میشود. انتخاب نوع خرپا و مشخصات فنی پوشش سقف شیروانی، بر اساس بارگذاری و عملکرد سازه انجام میپذیرد.
– اجرای خرپا و اسکلت سقف
ابتدا خرپاها بر اساس نقشههای اجرایی روی دیوارهای باربر نصب میگردند. استفاده از پیچ و مهره یا جوشکاری، بسته به متریال (چوب یا فولاد)، مرسوم است. اتصالات باید در برابر بار وارده و پیچش ناشی از باد مقاوم باشند.
– اجرا و نصب زیرسازی سقف
پس از نصب اسکلت، یک لایه زیرسازی معمولاً به صورت تختهکوبی یا پروفیلکشی (در سقفهای فلزی) انجام میشود. این زیرسازی تکیهگاهی برای عایق، پوشش نهایی و آببندی است.
– نصب پوشش سقف شیروانی
انتخاب پوشش بر اساس طراحی اولیه و توصیه مهندس پروژه، نصب میشود. هر نوع پوشش (از سفال و تایل بتنی تا ورق فلزی یا فایبرگلاس) قواعد نصب مخصوص به خود را دارد.
– عایقبندی و آببندی
این مرحله بسیار تخصصی بوده و شامل قرار دادن لایههای عایق حرارتی و رطوبتی به صورت پوشش رول، شیت یا فوم در زیر پوشش نهایی سقف شیروانی است. در صورت کوتاهی در این مرحله با رطوبت، اتلاف حرارت و کاهش عمر سقف مواجه خواهید شد.
– نصب قطعات جانبی
لوازم جانبی همچون ناودان، آبرو، لبهی سقف (flashing)، هواکش و حتی پنلهای خورشیدی پس از مراحل فوق اجرا و نصب میگردند.
تحلیل نوع مصالح در اجرای سقف شیبدار
– چوب، فلز یا کامپوزیت؟
انتخاب مصالح بستگی مستقیم به کاربری، بودجه، اقلیم و معماری بنا دارد. سقف شیبدار چوبی ظاهر سنتی دارد اما نیازمند مراقبت است. مدل فلزی وزن کمی دارد و دوام بالاتری عرضه میکند اما انتقال حرارت بالاتر دارد. مدل کامپوزیت مقاوم در برابر رطوبت و پوسیدگی، نسبتا گران است اما نگهداری آسانتری دارد.
پوششهای متداول در سقف شیروانی:
– سفال: کلاسیک و بادوام، اما سنگین و گران
– تایل بتنی یا سیمانی: مقاوم و محکم؛ برای ویلا و خانههای لوکس
– شینگل آسفالتی: سبک، تنوع رنگ بالا، نصب سریع؛ بیشتر در بناهای مدرن
– ورق گالوانیزه و رنگی: اقتصادی، سریع، با عمر مفید ۲۰ الی ۴۰ سال
– آردواز: برای سقفهای سبک و فرمدار مناسب است
– پلیکربنات و شیشه: در ساختمانهای خاص یا گلخانهای
جزئیات فنی و مهندسی در اجرای سقف شیبدار
– زاویه شیب: چگونه تعیین میشود؟
حداقل زاویه شیب سقف بسته به نوع پوشش و اقلیم انتخاب میشود. برای سفال و شینگل معمولاً بین ۳۰ تا ۴۵ درجه، برای ورقهای فلزی حتی تا ۱۰ الی ۱۵ درجه هم امکانپذیر است. در مناطق برفی، به منظور تخلیه سریعتر باید از شیب بیشتر استفاده شود.
– محاسبه بار برف، باد و زلزله
در اجرای سقف شیبدار مخصوصا در دیزاین دو شیب، محاسبه بارگذاری براساس آییننامههای ملی ساختمانی انجام میشود. بار برف میتواند در دسته شیبدارهای کمشیب، بحرانی باشد پس به تقویت خرپا و عایقبندی توجه ویژهای میشود.
– اهمیت درزبندی و آببندی
در اجرای سقف شیروانی، آببندی لبهها، جانپناهها و فلاشینگها یک اصل کلیدی است. حتی کوچکترین درز رطوبت میتواند به نشتی و آسیب زیرسازی منجر شود. استفاده از ایزوگام، ورقهای Bitumen و یا چسب سیلیکونی رایج است.
– تهویه و عایقکاری
سقف شیبدار استاندارد باید مجهز به سیستم تهویه (هواکش پشتبام، هواکش تاج سقف و ونتها) باشد تا گرمای اضافی و بخار آب دفع شود. عایقکاری پشتبام، استفاده از پشم سنگ، پلییورتان یا فومهای سلول بسته را شامل میشود.
انواع سقف شیبدار دو شیب و امکانات ترکیبی
– سقف دو شیب ساده (gable roof)
متداولترین نوع بوده، اجرای آن آسان است و در بسیاری ویلاها و خانههای یک یا دوطبقه رایج است.
– سقف دو شیب صلیبی (cross gable roof)
در ساختمانهایی با پلان L یا T شکل، ترکیب دو یا چند سقف شیبدار دو شیب اجرا میشود که خطوط تاج در نقاطی قطع شده و بههم میرسند. اجرای سقف شیبدار صلیبی، جزئیات مهندسی و درزبندی گستردهتری نیاز دارد.
– سقف دو شیب شکسته (Dutch gable roof)
در این مدل، دو نوع سقف شیبدار و سقف نصفه هشتی (hipped) ترکیب میشوند تا هم عملکرد و هم زیبایی بصری افزایش پیدا کند.
– سقف دو شیب با طره (gable with overhang)
در این سقف، کنارهها کمی بیرون زده و برای نما، حفاظت دیوار و خلق سایهبان کاربرد دارد.
اجرای سقف شیبدار با جزییات نمای معماری
– سقف شیبدار و نقش آن در شخصیت ساختمان
انتخاب رنگ و بافت پوشش سقف شیروانی، فرم لبهها و استفاده از فلاشینگهای تزئینی میتواند نمای سرد یا گرمی به ویلا یا منزل مسکونی ببخشد. گاهی سقف شیبدار، به یک عنصر هویتی بدل میشود.
– اجرای سقف شیبدار با پنجرههای سقفی (Dormer)
قرارگیری پنجرههای شیروانی، نور طبیعی و تهویه را افزایش میدهد. این نوع مصالح و جزئیات معماری دقت ویژهای میطلبد تا آببندی بهدرستی انجام شود.
فناوریهای نوین در اجرای سقف شیبدار و سقف شیروانی
– پنل خورشیدی و سقف هوشمند
در مدلهای جدید اجرای سقف شیروانی، امکان نصب پنلهای فتوولتائیک وجود دارد. سقف هوشمند با حسگر بارش، پنجرههای خودبازشو و عایقهای دمایی جدید تحولات چشمگیر ایجاد کردهاند.
– استفاده از مصالح سبز و عایقهای طبیعی
مبحث توسعه پایدار، اجرای سقف شیبدار با استفاده از مصالح دوستدار محیطزیست مانند عایقهای سلولزی، تخته نئوپان یا ورقهای کامپوزیت زیستی را تسهیل میکند.
نکات اجرایی ویژه مناطق مختلف آبوهوایی
1. مناطق سردسیر و برفی
– افزایش شیب سقف برای ریزش سریعتر برف
– طراحی خرپا با استقامت مضاعف
– نصب المنت حرارتی ناودان
2. مناطق گرم و خشک
– بهکارگیری عایقهای مخصوص در برابر تابش خورشید
– نصب لایههای بازتابنده نور (Cool Roof)
3. مناطق مرطوب و پرباران
– انتخاب پوشش ضدزنگ و عایقبندی حرفهای
– اجرای سقف شیبدار با فلاشینگهای ضدنشتی
بودجهبندی و زمانبندی پروژه اجرای سقف شیبدار
محاسبه هزینهها براساس متراژ سقف، نوع مصالح، پیچیدگی معماری و نیروی تخصصی انجام میشود. معمولاً اجرای سقف شیبدار به دلیل نیاز به مصالح با کیفیت بالاتر و نیروی ماهر در برش، نصب و آببندی، نسبت به سقف تخت ۲۰ الی ۵۰ درصد هزینه بالاتر دارد.
خطاهای رایج حین اجرای سقف شیروانی و راهکارها
1. عدم محاسبه صحیح بار برف و باد: حتما از مهندس سازه یا مشاور معتبر استفاده کنید.
2. اتصالات ناکافی یا ضعیف: باعث نشست و جابجایی سقف در طوفان یا زلزله میشود.
3. نکاتی درباره عایقبندی ناقص: هر گونه کوتاهی در عایقبندی باعث نفوذ رطوبت یا اتلاف دما خواهد شد.
4. آبروهای غیر استاندارد: میتواند به نمزدگی دیوارها بینجامد. استفاده از ناودان و آبروی مقاوم به خوردگی و یخزدگی توصیه میشود.
جمعبندی و توصیه
سقف شیبدار دو شیب، نه تنها از حیث زیبایی، بلکه به لحاظ فنی و مقاومت، انتخابی بسیار هوشمندانه برای انواع ویلا، خانه دوبلکس، سوله، کارخانه و حتی بناهای عمومی است. اجرای سقف شیبدار باید تحت نظارت مهندس اجرا و طراح صورت گیرد تا از بروز خطا در بارگذاری، عایقبندی و ایمنی جلوگیری شود. چنانچه اجرای سقف شیروانی به درستی صورت گیرد، بیش از نیم قرن دوام و زیبایی را تضمین خواهد کرد.
با این توصیفات، اجرای سقف شیبدار و سقف شیروانی اگرچه سرمایهگذاری اولیه بیشتری میطلبد، اما عمر طولانیتر، مصرف انرژی پایینتر، قابلیت طراحی متنوع و کارایی بهتر در شرایط اقلیمی ایران را به ارمغان میآورد. انتخاب متریال و جزئیات اجرای سقف شیبدار، میتواند در افزایش ارزش ساختمان و کاهش هزینه نگهداری تاثیر بسزایی بگذارد.
